Veuillez s.v.p. consulter les informations importantes ci-dessous sur l’ajout tardif du bouchon Spinlok conçu pour être installé dans le vide situé sous le protège-plateau de tous les vélos de montagne VLT Norco de 3e génération à batterie amovible.
Le bouchon Spinlok sert à deux fins;
1) Si le boulon de fixation de la batterie n'est pas ou ne peut pas être correctement serré au couple requis de 8 N m par le consommateur, le bouchon Spinlok est conçu pour empêcher le boulon de se dévisser et de tomber.
2) Le bouchon sert également de protection contre les éléments. Il empêche les débris de pénétrer dans le vide et d’atteindre la tête du boulon de fixation de la batterie et fait en sorte que le retrait ou l’installation de la batterie s’effectue de manière optimale.

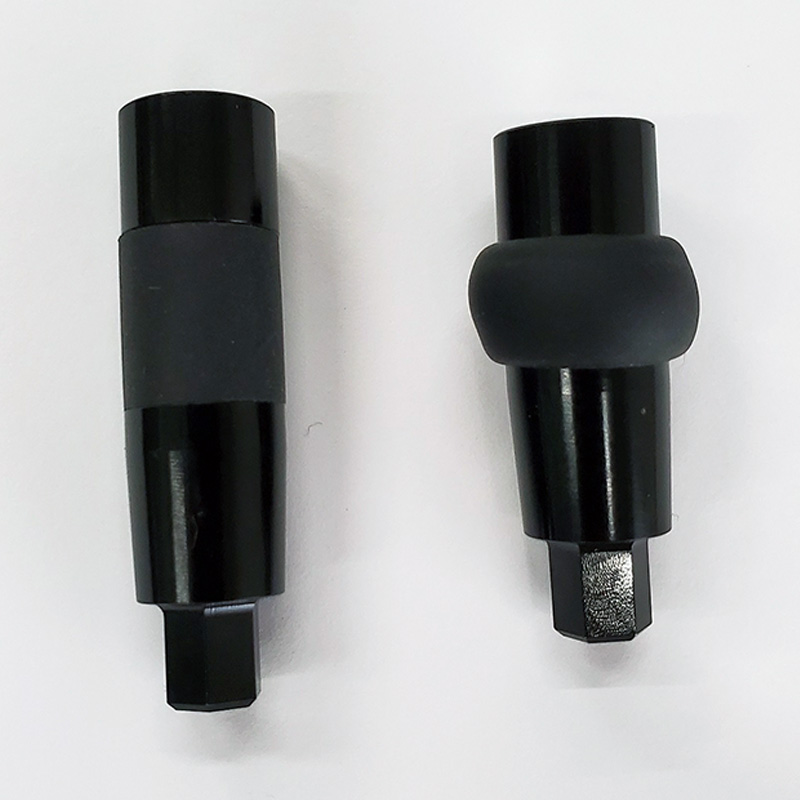

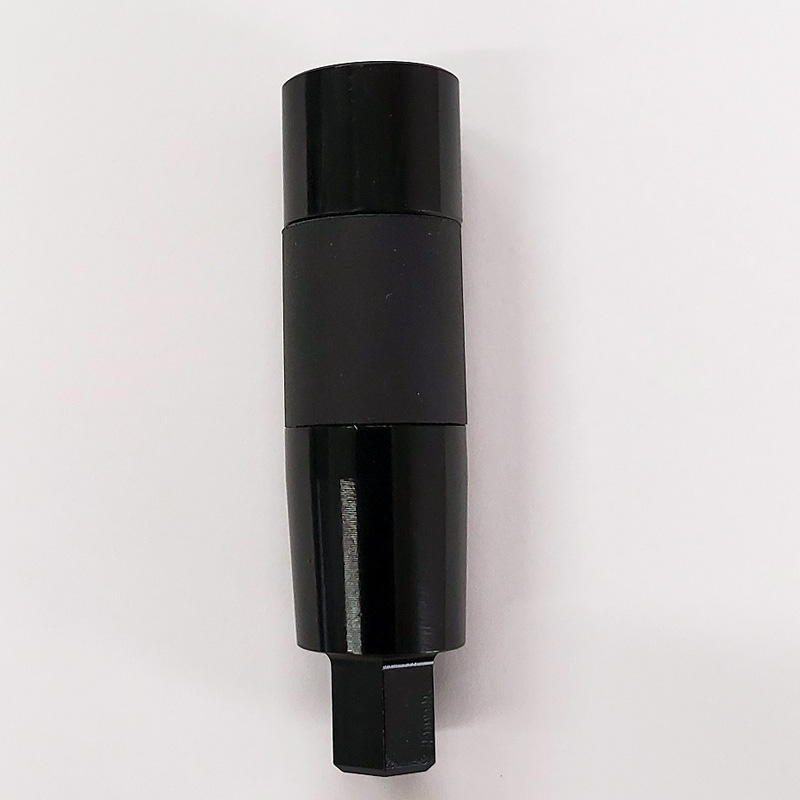

Le bouchon Spinlok comprend un boulon traversant et un écrou dont la portion du milieu en caoutchouc s’élargit. La partie en caoutchouc se dilate dans le vide du protège-plateau lorsqu’on sert le boulon traversant et rend ce vide entièrement étanche.
L'extrémité de l'écrou du bouchon Spinlok est conçue pour la tête hexagonale de 6 mm du boulon de retenue de la batterie.

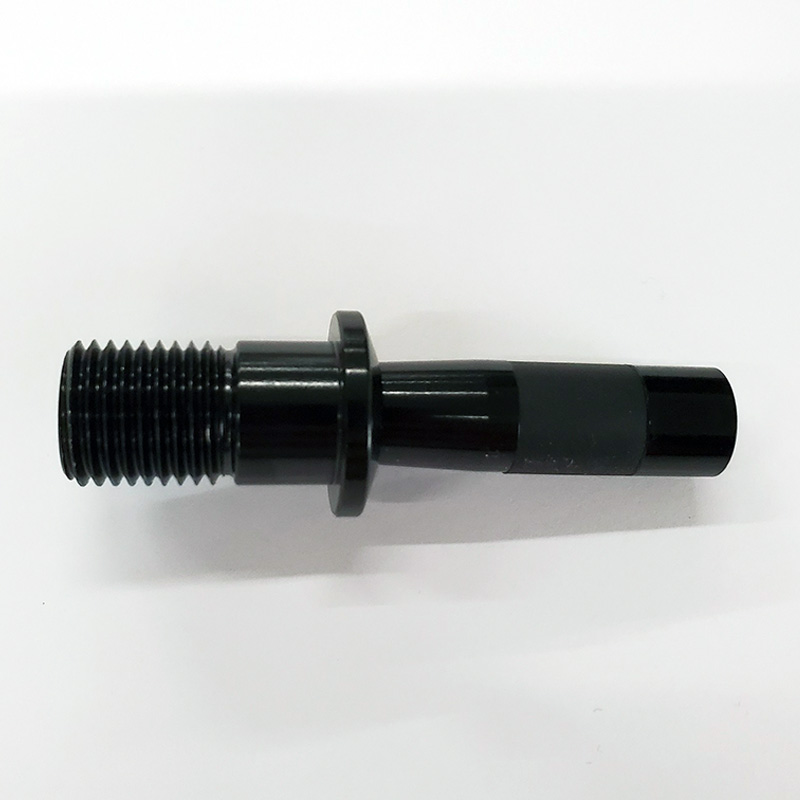

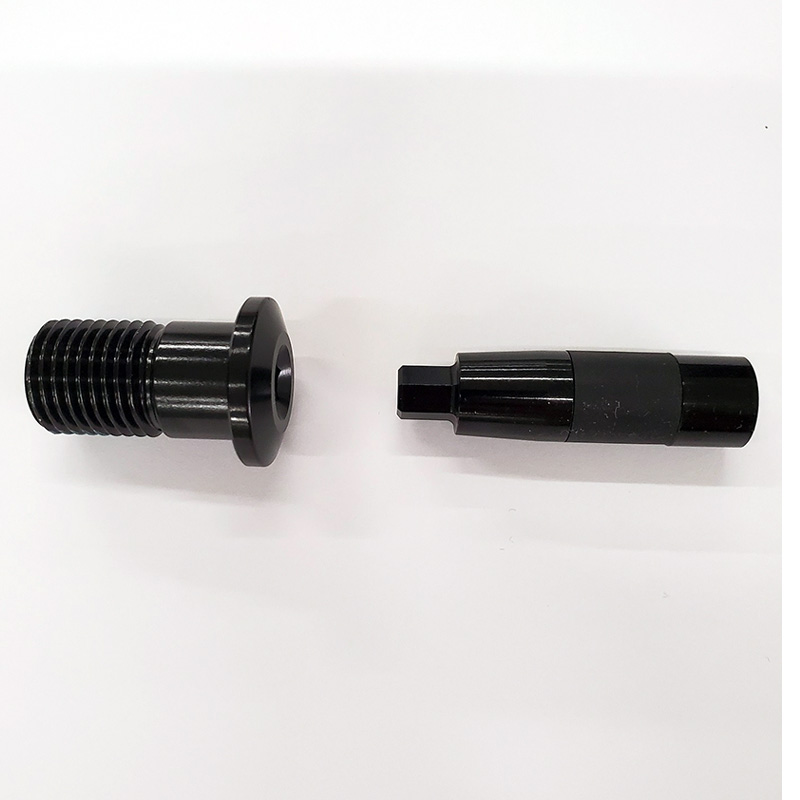

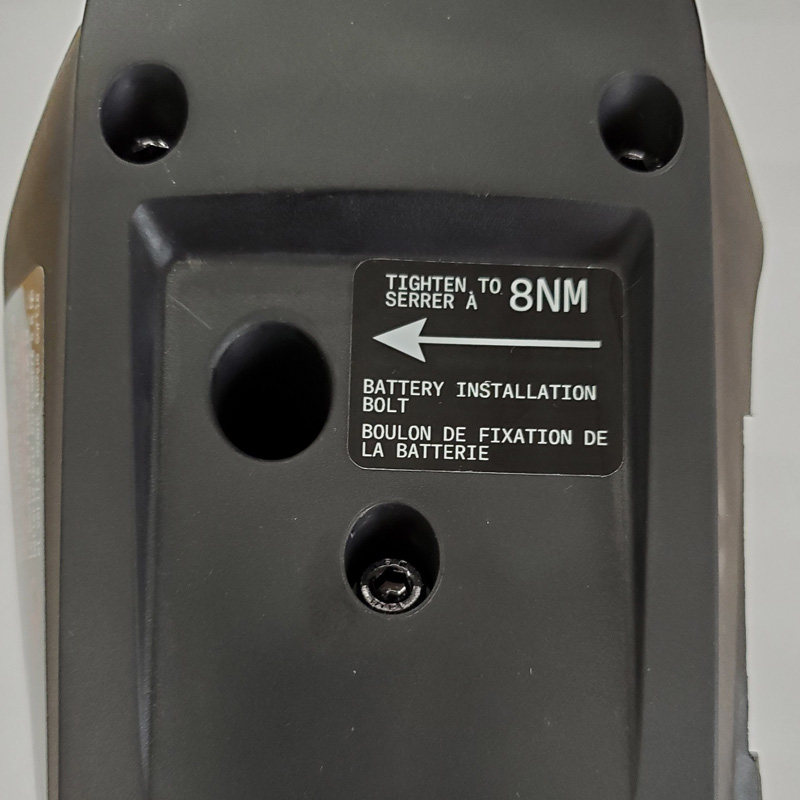

Le boulon de retenue de la batterie doit déjà être installé dans le protège-plateau du vélo avec la rondelle de blocage fournie. Les photos suivantes servent de référence visuelle sur la façon dont le bouchon Spinlok et le boulon interagissent.

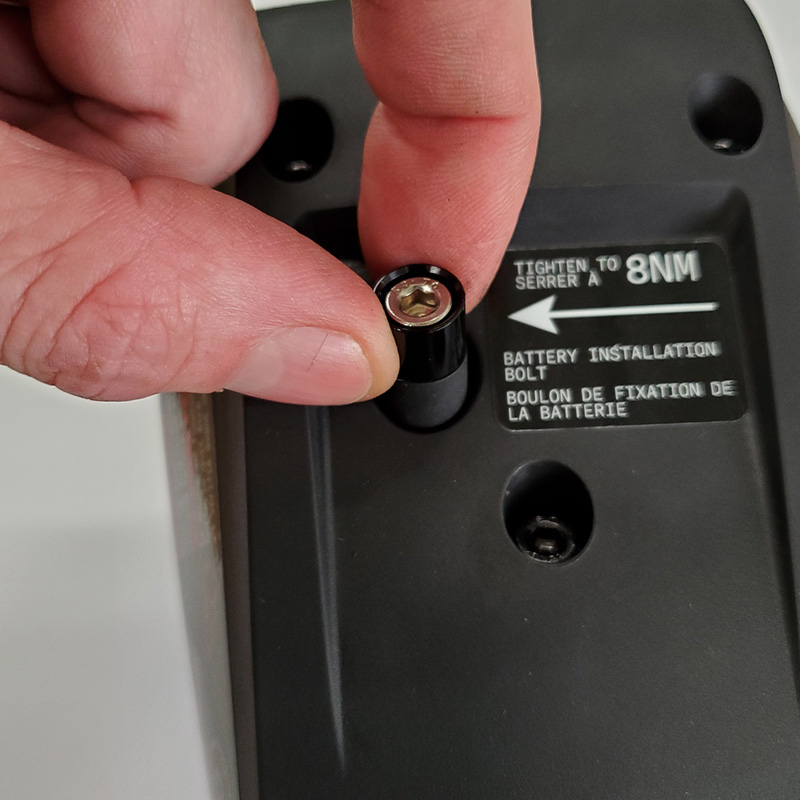

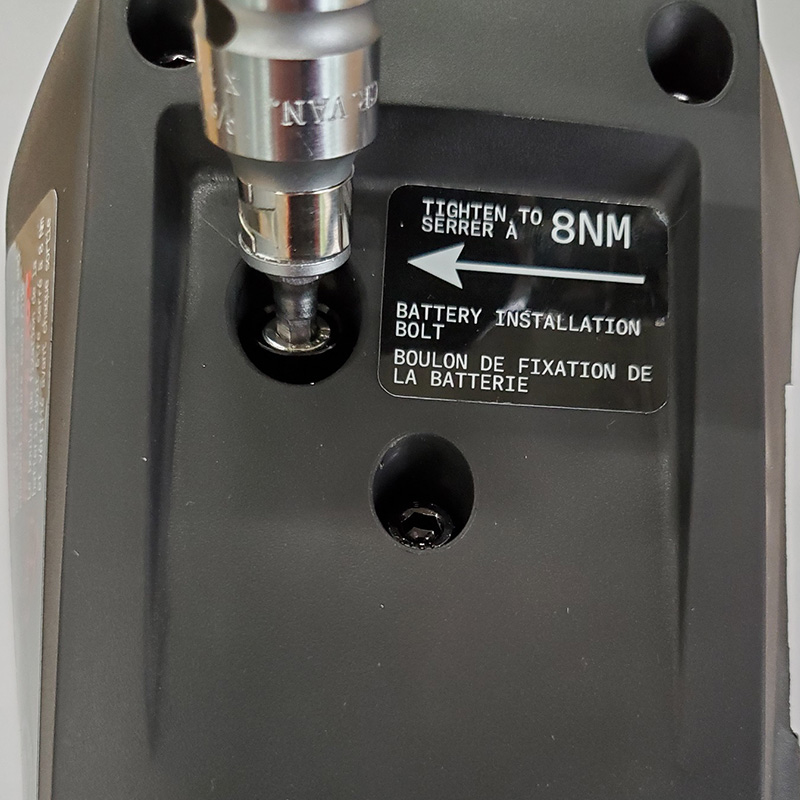

Après l'installation de la batterie et la confirmation que le boulon de retenue de la batterie est correctement serré à l’aide d’une clé dynamométrique selon le couple spécifié de 8 N m, installez le bouchon Spinlok dans le vide du protège-plateau en vous assurant que la tête hexagonale de 6 mm est complètement engagée dans le brochage du boulon de retenue de la batterie.
À l'aide d'une clé dynamométrique, serrez le bouchon Spinlok à 3 N m.
Veuillez contacter le détaillant Norco auprès duquel vous avez acheté votre vélo VLT pour prendre rendez-vous et faire installer gratuitement votre prise Spinlok.
Merci pour votre soutien continu,
Norco Bicycles
